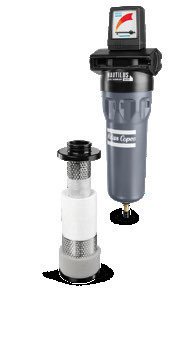

Два в одном фильтра сжатого воздуха UD+Series Atlas 16 bar Oil Coalescing

Фильтры сжатого воздуха Atlas Ud+Series Высокопроизводительные фильтры для сжатия масла

Нажмите, чтобы открыть наш каталог:Фильтры+антверпен+листок+EN+2935093245+20210602.pdf...

Фильтры для слияния масла два в одном с максимальной экономией энергии

Фильтры UD+ эффективно уменьшают количество аэрозолей, влажной пыли и капель воды в потоке сжатого воздуха, чтобы защитить ваши инвестиции, оборудование и процессы.УД+ объединяет два этапа фильтрации (DD+ и PD+) в один, уникальная технология для удовлетворения требований высокого качества различных приложений и обеспечения максимальной экономии энергии.

ПОЛЬЗНОСТИ

40% экономии энергии
Уменьшение давления на 40% по сравнению с обычной комбинацией фильтров приводит к 40% более высокой энергоэффективности.
Чистый воздух
Чистота воздуха равна чистоте, полученной при использовании двух фильтров в ряд, благодаря толстым фильтрующим пакетам фильтров UD+.
Сохранить место
Концепция фильтрации "два в одном" уменьшает пространство и сложность установки, что делает фильтры UD+ особенно подходящими для приложений, где пространство является премиальным.
Сэкономить деньги
Установка фильтров UD+ позволит значительно сократить затраты по сравнению с

Производительность

УД+
Загрязнитель Масляный аэрозоль/мокрая пыль
Метод испытания ISO 8573-2:2007, ISO 12500-1:2007
Максимальное количество перемещения масла (мг/м3) * 0.0009
Падение давления на мокроте (мбар) 245
Обслуживание элементов После 4000 часов работы или 1 года
Предыдущая запись: Водная сепарация

* Концентрация масла на входе = 10 мг/м3.

Корректирующие факторы
Давление входа (бар) 1 2 3 4 5 6 7 8 10 12 14 16
Давление входа (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Корекционный коэффициент 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Пример
• Рабочее давление 3 бара ((g), поток сжатого воздуха 35 л/с.
• Умножьте номинальную емкость выбранного фильтра на соответствующий корекционный коэффициент при требуемом рабочем давлении, чтобы получить емкость при рабочем давлении:
- Размер 45+: 45 л/с * 0,65 = 29 л/с => размер фильтра 45+ недостаточно большой.
- Размер фильтра 60+: 60 л/ с * 0, 65 = 39 л/ с => размер фильтра 60+ - размер, который необходимо выбрать.

Варианты
• Комплект подключения фильтров для легкой серийной установки (9-550 л/с).
• Комплект настенной установки упрощает установку (9-550 л/с).
• Быстрая сцепка соединяет фильтр с отводом или сепаратором масло/вода.
• Беснапряженный контакт, установленный в дифференциальном датчике давления, для дачи дистанционного указания на замену картриджа.
• Электронный отвод с не потерями сжатого воздуха и функцией сигнализации (ЭВД является необязательным для размеров 9 + - 550 +, 850 + T и 1100 + T; стандартным для размеров 550 + F и выше).

Сертификация
• ISO 8573-2:2007
• ISO 12500-1:2007
