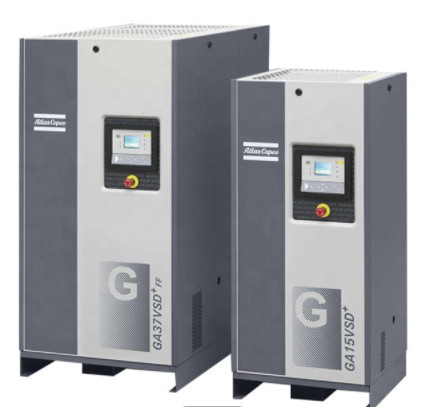

VSD впрыскиваемый маслом вращающийся атласский винтовой воздушный компрессор G26VSD+ FF 26kw

VSD воздушный компрессор Atlas G26VSD+ FF 26kw Свинцовый масляный инжектор Встроенный сушилка
 GA37-110 VSD+.pdf
Новый стандарт эффективности компрессоров
Инновационный
Компрессоры GA26VSD + оснащены беспроницаемой трансмиссией, разработанной компанией Atlas.который предотвращает утечку масла в GA 30-75 VSD масляных компрессорах.

Умный и умный
• Уникальный инвертор для воздушных компрессоров.
• Интегрированный графический контроллер, разработанный компанией Atlas, с логикой управления, адаптированной к различным условиям работы.
• Модульная конструкция с проверенными характеристиками и эффективным использованием материалов.

Эффективность
• В среднем на 10% меньше потребностей в специфической энергии (SER) по сравнению с компрессорами фиксированной скорости.
• Минимизация потерь эффективности благодаря прямому приводу с двигателем с постоянным магнитом, уравняющим IE4.
• Оптимизация впускного потока в конце воздуха с использованием клапана-стража для минимизации давления и потери воздуха.

Встроенная сушилка

• С встроенной сушилкой, может помочь клиенту сэкономить деньги, и больше убеждения.

Надежность
• Низкое содержание: Система вакуумного выброса (VES) создает систему без утечек для GA 30 -75 VSD.
• Доказанная долговечность с модульной конструкцией для обеспечения максимального использования деталей.
• охладитель W-fin для надежной работы в суровой среде.

Внутри умного, умного GA26VSD+ FF

Двигатель с внутренним постоянным магнитом (IPM)
• Очень высокая эффективность: выравнивание IE4
• компактный, индивидуальный дизайн для оптимального охлаждения маслом
• IP55 (для GA 7-22VSD), IP66 (для GA 30-75VSD)
• Не требуется охлаждающий воздух
• Масляный двигатель

Элемент
• Изготовлено компанией Atlas
• Прочный и тихий
• Высокая эффективность

Прямой привод
• Никакой потери скорости передач или ремней
• компактный: уменьшение объемов производства на 30%

Система охлаждения W-fin
• В суровых условиях можно доверять холодильнику с W-фином
• Аксиальный вентилятор повышает производительность охлаждающего устройства

Контроллер Elektronikon ®
• Интегрированные интеллектуальные алгоритмы уменьшают давление на систему и потребление энергии
• предупреждающие знаки, планирование технического обслуживания и онлайн-визуализация состояния
• Графическое отображение ключевых параметров (день, неделя, месяц) и 32 языковых настроек


Спецификации





VSD для экономии энергии более чем на 35%

Технология движения с переменной скоростью ATLAS GA полностью соответствует потребности в воздухе, автоматически
Это позволяет экономить в среднем 35% энергии по сравнению с машинами по загрузке/разгрузке.
Почему выбрать технологию Atlas Variable Speed Drive?
• В среднем более 35% энергосбережения при большом диапазоне потока (25-100% для GA 30-75 VSD)
• Интегрированный контроллер Elektronikon® Touch управляет скоростью двигателя
• Уникальный инвертор NEOS (для GA -75VSD)
• Мотор iPM, охлажденный маслом, позволяет компрессору запускать/останавливать при полном давлении системы без необходимости разгрузки
• Устраняет пиковые потоки при запуске


Шаг вперед в области мониторинга и контроля
Операционная система Elektronikon ® нового поколения предлагает широкий спектр функций управления и мониторинга, которые позволяют повысить эффективность и надежность вашего компрессора.Максимальная энергоэффективность, Elektronikon ® управляет основным приводом и регулирует давление системы в пределах заранее определенного узкого диапазона давления.

SMARTLINK*: Программа мониторинга данных
• Система дистанционного мониторинга, которая помогает оптимизировать систему сжатого воздуха и сэкономить энергию и расходы.
• Обеспечивает полное представление о вашей сети сжатого воздуха.
• предупреждает вас о возможных проблемах заранее.
* Для получения дополнительной информации обратитесь к местному представителю по продажам.

После холодильника

Сжатый воздух в этот момент еще очень горячий, около 80 градусов по Цельсию. Сжатый воздух теперь охлаждается после охлаждения, прежде чем покинуть компрессор.Температура воздуха после охлаждения составляет около 25 40 градусов Цельсия.

Из-за охлаждения воздуха, большое количество водяного пара сгущается на внутренней части послеохладителя.Эта вода переносится с сжатым воздухом к выходу воздуха компрессора.

Конечно, нам не нужна вся эта вода в нашей системе сжатого воздуха.

Водолазка

По этой причине используется водяная ловушка (также называемая ловушкой для влаги, сепаратором влаги или ловушкой для конденсата).

Это может быть механическая или электрическая версия. Конденсатная ловушка в основном отделяет воду от сжатого воздуха.

Сжатый воздух наконец покидает компрессор.

Поток нефти

Помнишь, смесь сжатого воздуха и масла отделялась сепаратором?

Разделенное масло горячее, поглощает тепло сжатия и может быть горячим до 120 градусов по Цельсию (что-либо большее и компрессор отключится).

Масло охлаждается маслоохладителем. Количество охлаждения контролируется термостатическим клапаном. Если масло все еще холодно, маслоохладитель полностью обходит. Если масло очень жарко,все масло проходит через масло охладительТермостатик регулирует температуру масла.
