Устранение хлопот с обслуживанием с помощью Edwards GXS 450/4200 Сухие винтовые насосы и продвинутые подшипники и смазки
Сухие винтовые вакуумные насосы

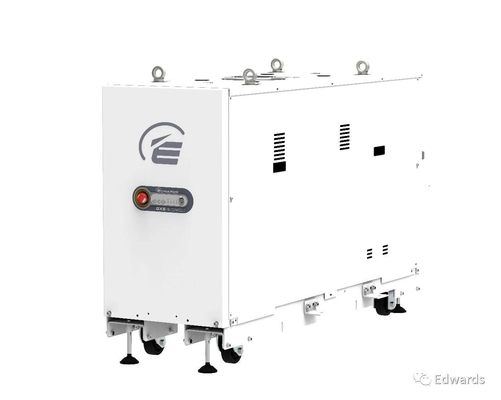

GXS 450/4200
Партнёр выбора
Edwards является мировым лидером в области проектирования, технологии и производства вакуумных насосов с более чем 95-летней историей и более чем 75-летним опытом производства.
Эдвардс верит в получение результатов, которые приносят ценность нашим клиентам, используя наш обширный опыт в отрасли для выявления и применения решений ваших проблем.Использование самых инновационных и современных методов моделирования, мы можем оптимизировать конфигурацию насоса для клиентов, чтобы обеспечить конструкцию системы, обеспечивающую максимальную производительность наиболее надежным и экономичным способом.
GXS Сухие винтовые насосы и комбинации
Наши новые сухие насосы GXS поднимают вакуумную производительность на новый уровень.позволяет усовершенствовать контроль температуры и длительные интервалы службы, вам гарантирована лучшая в своем классе скорость насоса и низкие эксплуатационные затраты на долгие годы.
Инновационная технология винта GXS
1Поддержка вала с двумя концами
• Конструкция без подшипника обеспечивает безопасную поддержку ротора для чрезвычайно низкой вибрации и превосходной надежности старта, особенно в суровых процессах
• Улучшенная обработка жидкости и порошка.
2Подшипники и смазка
• Масляные шестерени не требуют жира и регулярного обслуживания
• Использует передовые качественные подшипники и специальное масло с низким давлением пара для совместимости с применением и значительно улучшенного срока службы
3.Продвинутая технология уплотнения вала
• Неконтактные долговечные уплотнители с интегрированным масляным блокирующим лабиринтным уплотнением обеспечивают высокую эффективность уплотнения
• В сочетании с шестилитровым в минуту очисткой уплотнения коробка передач защищена от загрязнения, а вакуумное пространство сохраняется без масла
Усилитель GXS
4Мировые лидеры в области двигателей и приводов
• Моторы с чрезвычайно высокой эффективностью с электронным приводом обеспечивают максимальный крутящий момент для сложных процессов
• Герметически запечатанный двигатель исключает утечки масла и повышает надежность насоса
• Моторы и приводы с водяным охлаждением обеспечивают повышенную надежность и долгий срок службы для снижения затрат на обслуживание
5.Продвинутая конструкция насосного механизма
• Улучшенная конструкция винтового ротора обеспечивает плавное постепенное сжатие по длине ротора для улучшения температурного контроля и
оптимизированное откачивание при всех впускных давлениях
• Интегрированное управление теплом и уникальные особенности конструкции ротора и статора обеспечивают возможность перекачивания газа аргона при полной концентрации
• Усовершенствованные методы обработки и особенности конструкции исключают необходимость в покрытии ротора, сохраняя при этом превосходные вакуумные характеристики
• Улучшенные технологии производства и дизайн способствуют низкому уровню вибрации и чрезвычайно тихой работе без глушителя
6Механизм укрепления корней
• Конструкция высокоэффективного вакуумного ускорителя
• Оптимизирован для максимальной производительности с автоматическим управлением тепловой
Технические данные:
| |
Единица |
GXS 450/4200 |
| Максимальная скорость насоса |
m3/hr ((cfm) |
3026 ((1781) |
| Ульт-мат Давление (без очистки) |
МАР (Торр) |
5х10−4 ((3.8х10−4) |
| Мощность на полную нагрузку |
@Ultimate давление |
КВт ((hp) |
9.4(12.6) |
| @пиковая нагрузка |
КВт ((hp) |
21.1 ((28.3) |
| Электрические |
Варианты поставок |
Высокое напряжение |
380-460В 3Ø 50/60Гц |
| Низкое напряжение |
200-230В 3Ø 50/60Гц |
| Соединение |
Высокое напряжение |
Хартинг Хан 100А-Ф |
| Низкое напряжение |
Хартинг Хан 200А-Ф |
| Вакуумные сцепления |
Впуск |
ISO 160 |
| Выхлоп |
NW50 |
| Охлаждающая вода |
Давление подачи (max) |
Бар ((psig) |
6.9 ((100) |
| DP через насос ((мин) |
Бар ((psig) |
1 ((15) |
| Поток @ min DP |
L/min ((gal/min) |
12(3.2) |
| Температура |
°C(°F) |
5-40(41-104) Высоковольтные варианты |
| 5-30 ((41-86) варианты низкой напряженности |
| Соединение |
1/2" BSP Мужчина (G 1/2") |
| Газ для очистки* |
Бара под давлением |
(психика) |
2.5-6.9 ((36-100) |
| Легкая работа |
sl/мин |
12 |
| Средний вес |
sl/мин |
18-146 |
| Соединение |
Суагелок с оливковой трубой |
| Очистка с высоким потоком/сброс растворителя |
Давление подачи |
Бар ((psig) |
2.5-6.9 ((36-100) |
| Подключение к клапану управления |
Swagelok*Ø3/8" трубка с ольвой |
| Подключение фильтра |
1⁄2"НПТ Женщина |
| Соединение растворителя |
3/8"БСП Мужчина ((G 3/8") |
| Масса |
Килограммы |
868 ((1914) |
| Шум (при наличии соответствующей выхлопной трубы) |
dB ((A) |
< 64 |
| Опера с температурой |
°C(°F) |
5-40 ((41-104) |
| Выхлопное давление ((MAX) |
Мабар ((псия) |
1400 ((20) |
| Рейтинг IP системы |
Стандартный |
|
21D |
| Смазка |
Тип |
PFPE Drynert®25/ 6 |
| Объем |
Гал. |
3.6(1.0) |
| Мониторинг и контроль |
Стандартный |
Контроль |
Передняя панель"Дашборд"
Серийный RS 232 |
| Контроль |
Веб-сервер Ethernet |
| Вариант |
Контроль |
Параллельно-MCM Micro TIM |
| Контроль и мониторинг |
Profibus DP
Терминал для отображения насоса (PDT) |
| Контроль |
Фаб-Оркс |
*Пампа
сочетания |
|
Легкая работа |
Только очистка от герметичности и высокой вакуумной очистки |
| Средний уровень |
Прочистка от шлаков, очистка от высокого вакуума.,"Впускная очистка, переменный газовый балласт и очистка от выхлопных газов ((с датчиком давления от выхлопных газов) " |
| Средняя работа + |
В качестве средней задачи, плюс высокий поток очистки / растворителя смывка |
Размеры ((мм):
А:258.5 ((10.18)
В:283.5 ((11.16)
В:361.8(14.24)
Д:332.3(13.08)
Э:903.8 ((33.58)
F:83(3.27)
Г:261.4 ((10.29)
Х:1030.5 ((40.57)
Я:
K:1186 ((46.69)
L:517 ((20.35)
M:250(9.84)
